Этапы обжига исинского чайника

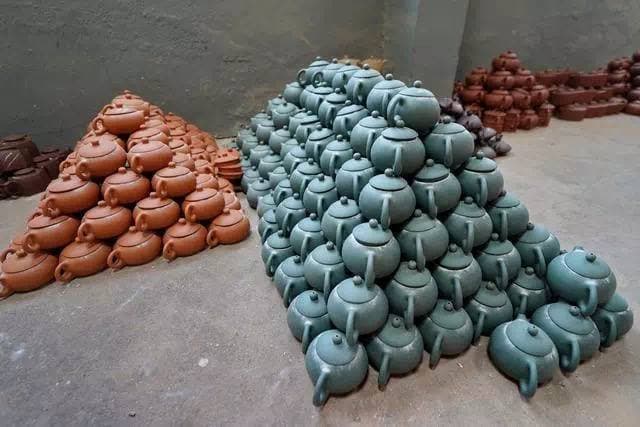

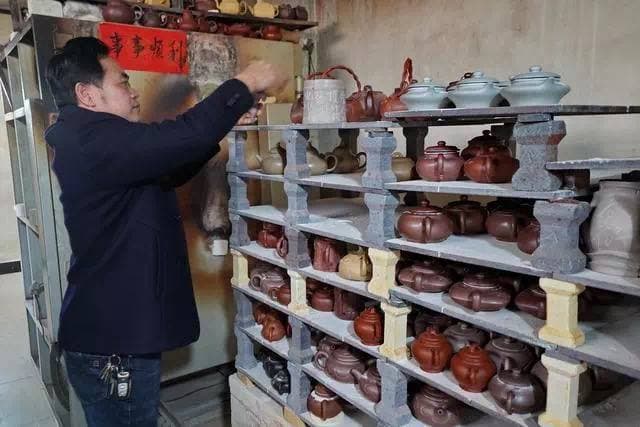

Производство керамики — это искусство, требующее тщательного соблюдения правил обжига, чтобы глиняное изделие сохранило свою целостность и долговечность. Сначала изделие тщательно высушивают в течение недели в сухом месте с хорошей вентиляцией. Затем оно проходит несколько этапов обжига в печи.

1. Испарение связанной воды:

При температуре от 25 °C до 200 °C из глины удаляется вода, удерживаемая внутри структуры минералов. Этот процесс длится около получаса, выявляет ошибки предварительной сушки и подготавливает глину к следующему этапу. Если связанная вода испаряется неправильно, например, при неравномерном или слишком быстром нагреве, могут возникнуть серьёзные дефекты: растрескивание и деформация.

Этапы обжига исинского чайника

2. Сгорание органических примесей:

Органические примеси в глине — это растительные остатки, гумус и другие природные вещества, которые сгорают при обжиге. В диапазоне температур от 200 до 450 °C они разлагаются, выделяя газы (CO₂, H₂O) и оставляя поры в структуре материала. Если нагревать слишком быстро, это может привести к растрескиванию изделия из-за задержки газов.

Этапы обжига исинского чайника

3. Испарение конституционной воды

При температуре 450–500 °C из глины испаряется вода, связанная в виде ионов. Этот процесс сопровождается разрушением кристаллической решетки глины, что также приводит к выделению газов.

4. Перекристаллизация кварца

При температуре 575 °C происходит перекристаллизация кварца, сопровождающаяся небольшим увеличением его объёма. Кварц в глине переходит из альфа-фазы в бета-фазу, что вызывает увеличение объёма примерно на 0,5 %. Этот процесс стабилизирует структуру изделия и подготавливает его к высоким температурам.

Этапы обжига исинского чайника

5. Начало спекания — переходный период:

При температуре выше 600 °C глина начинает процесс спекания — частицы материала сближаются, уменьшается пористость, и изделие начинает терять рыхлость, приобретая плотность. На этом этапе материал остаётся хрупким, так как керамические связи между частицами только начинают формироваться. При температуре около 1000 °C начинается активное взаимодействие минералов, что приводит к их слиянию и образованию прочных соединений, значительно укрепляющих изделие. Этот процесс завершает начальную стадию превращения глины в полноценную керамику.

Этапы обжига исинского чайника

6. Стабилизация температуры:

При температуре 1100–1200 °C происходит финальное спекание глины, при котором частицы полностью соединяются, образуя прочные керамические связи. На этом этапе материал становится плотным, устойчивым и приобретает свои окончательные свойства, такие как механическая прочность и термическая стабильность. Для равномерного укрепления изделия важно удерживать температуру на этом уровне в течение 30–60 минут (в зависимости от размера и толщины изделия), чтобы вся структура успела стабилизироваться.

7. Охлаждение:

На этапе охлаждения постепенно снижается температура в печи, чтобы предотвратить растрескивание изделия из-за резких перепадов температуры. Дверца, дымоход и заслонки приоткрываются, что позволяет медленно снизить температуру до 700 °C. При этом печь остаётся частично закрытой, чтобы обеспечить равномерное остывание всей массы изделия. Полное остывание происходит постепенно, и этот этап может занять от нескольких часов до суток, в зависимости от толщины и размера изделия.

Этапы обжига исинского чайника
